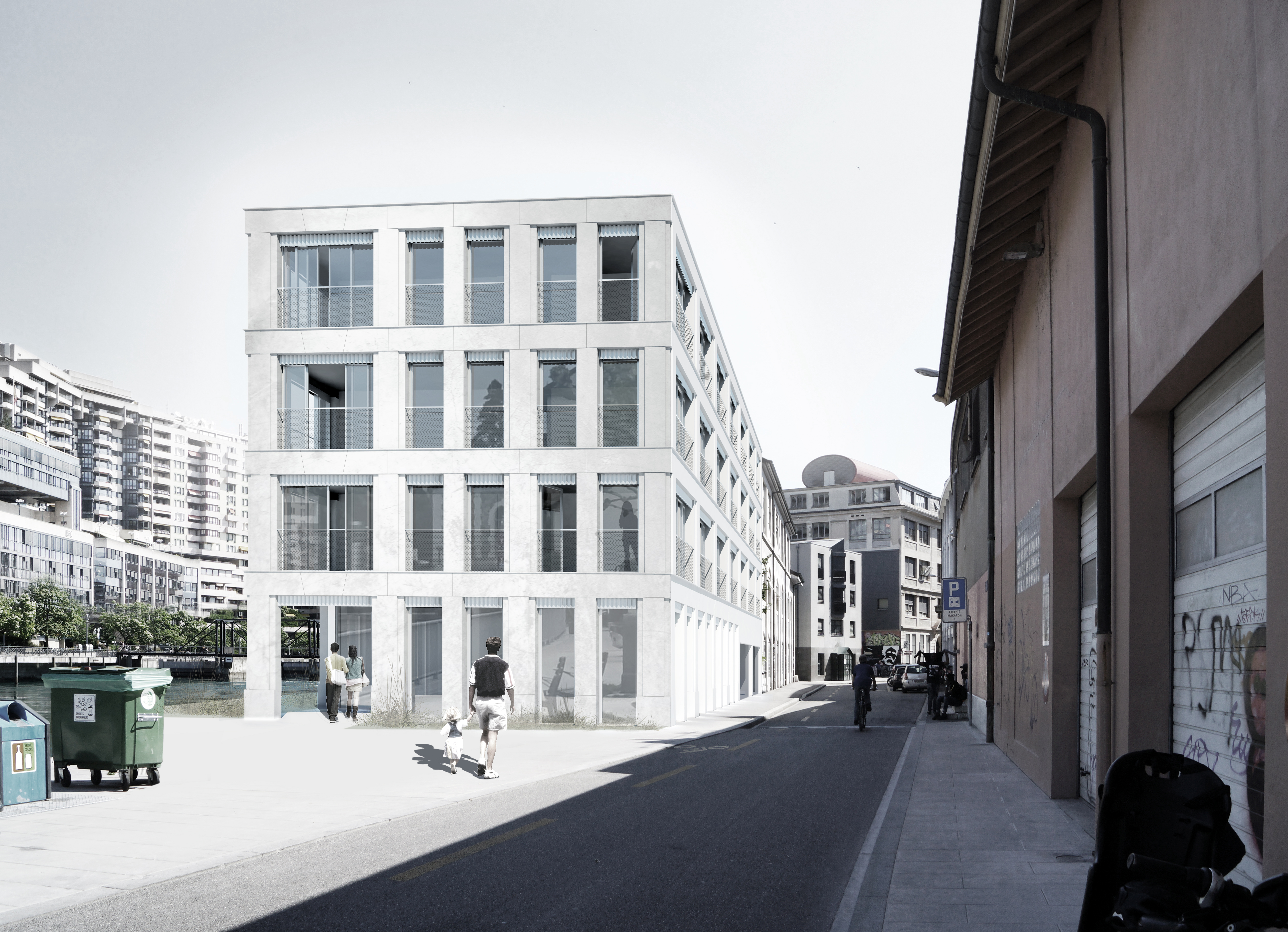

Immeuble Coulouvrenière

Sous-sol :
- Caves des appartements et de l’association Galife
- Locaux techniques : SIG, chauffage, sanitaire et ventilation
- Garage à vélos, buanderie

Rez-de-chaussée:
- Locaux de l’association Galife et bureaux
- Local déchets
- Local vélos

Étages :
- Appartements 3, 4 et 5 pièces
- Coursives extérieures

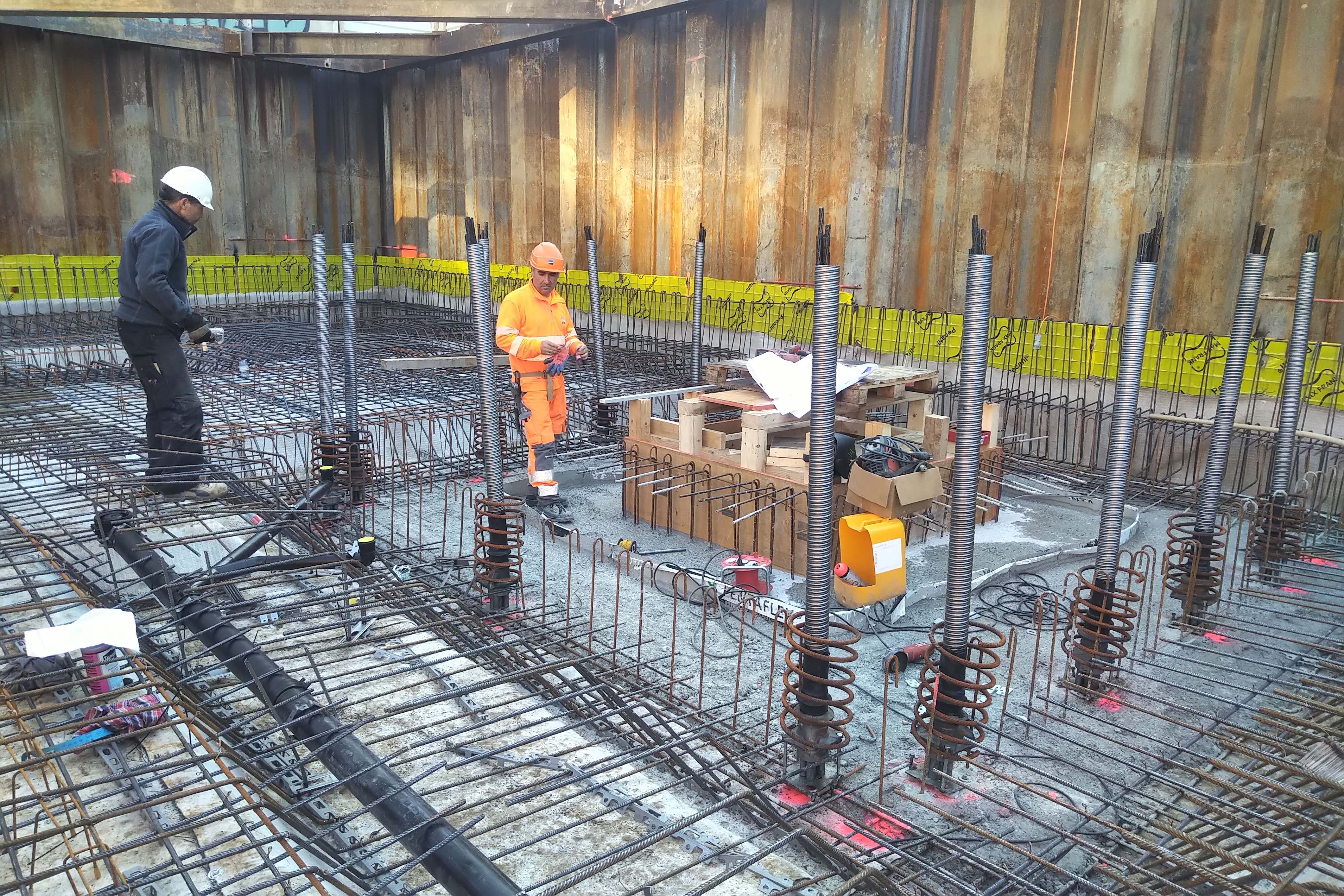

L’intégralité du sous-sol est en béton armé coulé sur place. Du fait de la proximité du Rhône, la quasi-intégralité du sous-sol est situé dans la nappe phréatique. Ainsi, un cuvelage complet du sous-sol a été réalisé (radier + murs contre-terre) à l’aide d’un système d’étanchéité flexible à base d’argile (membrane bentonitique).

La structure porteuse hors-sol du bâtiment est composée par des murs en pierres de taille, en façade et à l’intérieur (mur mitoyen et cage d’escalier). La transmission des charges entre le plancher et les murs porteurs en pierre se fait par l’intermédiaire de profilés métalliques.

Une trame de poteaux/traverses en charpente métallique intégrée aux cloisons sert également d’appui aux planchers. L’ensemble des planchers sont des éléments mixtes bois/béton. Ils sont constitués par un élément contrecollé massif en bois (CLT) de 16 cm d’épaisseur et d’une dalle en béton armé de 8 cm liée par des connecteurs à la partie bois. La toiture est quant à elle composée d’un élément contrecollé massif en bois de 18 cm.

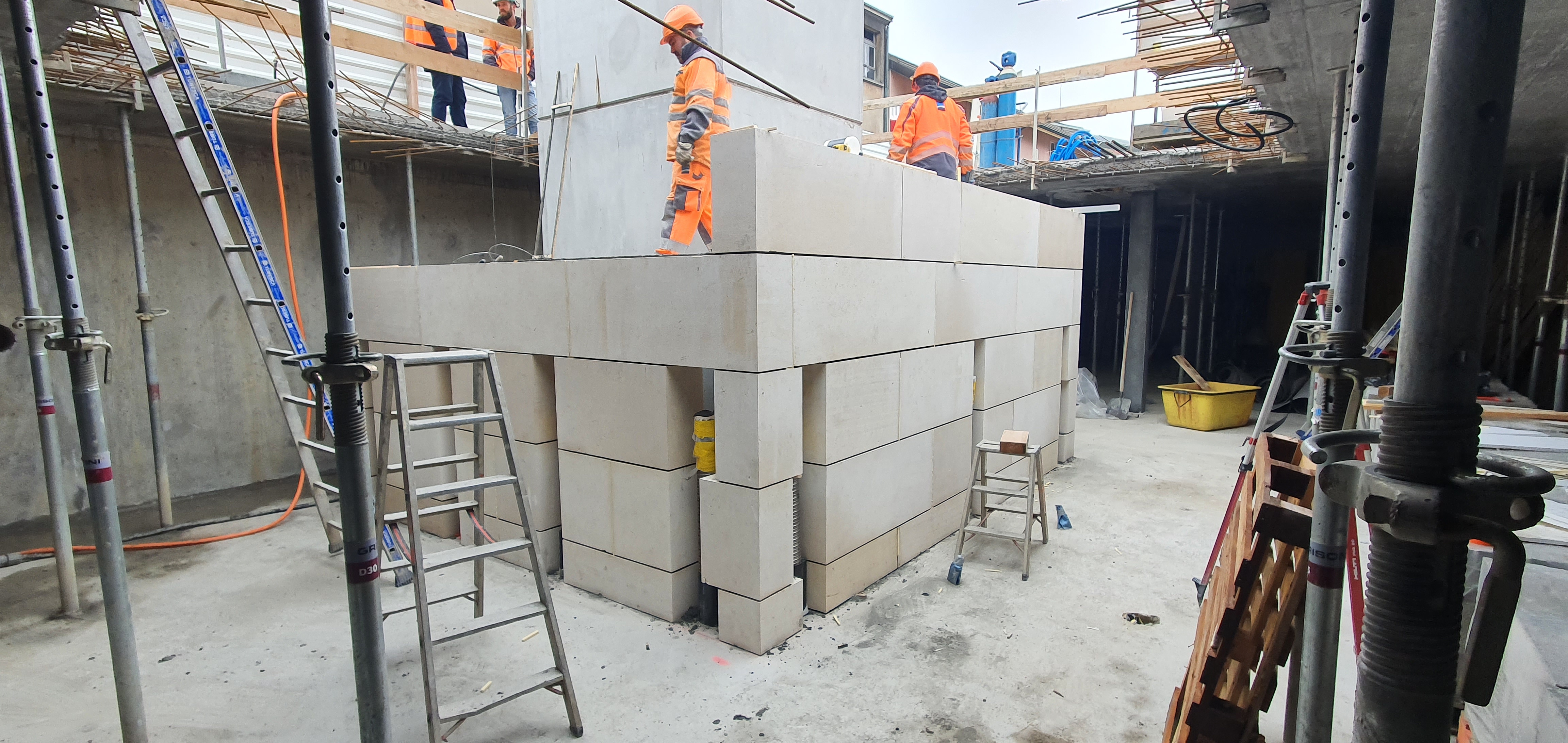

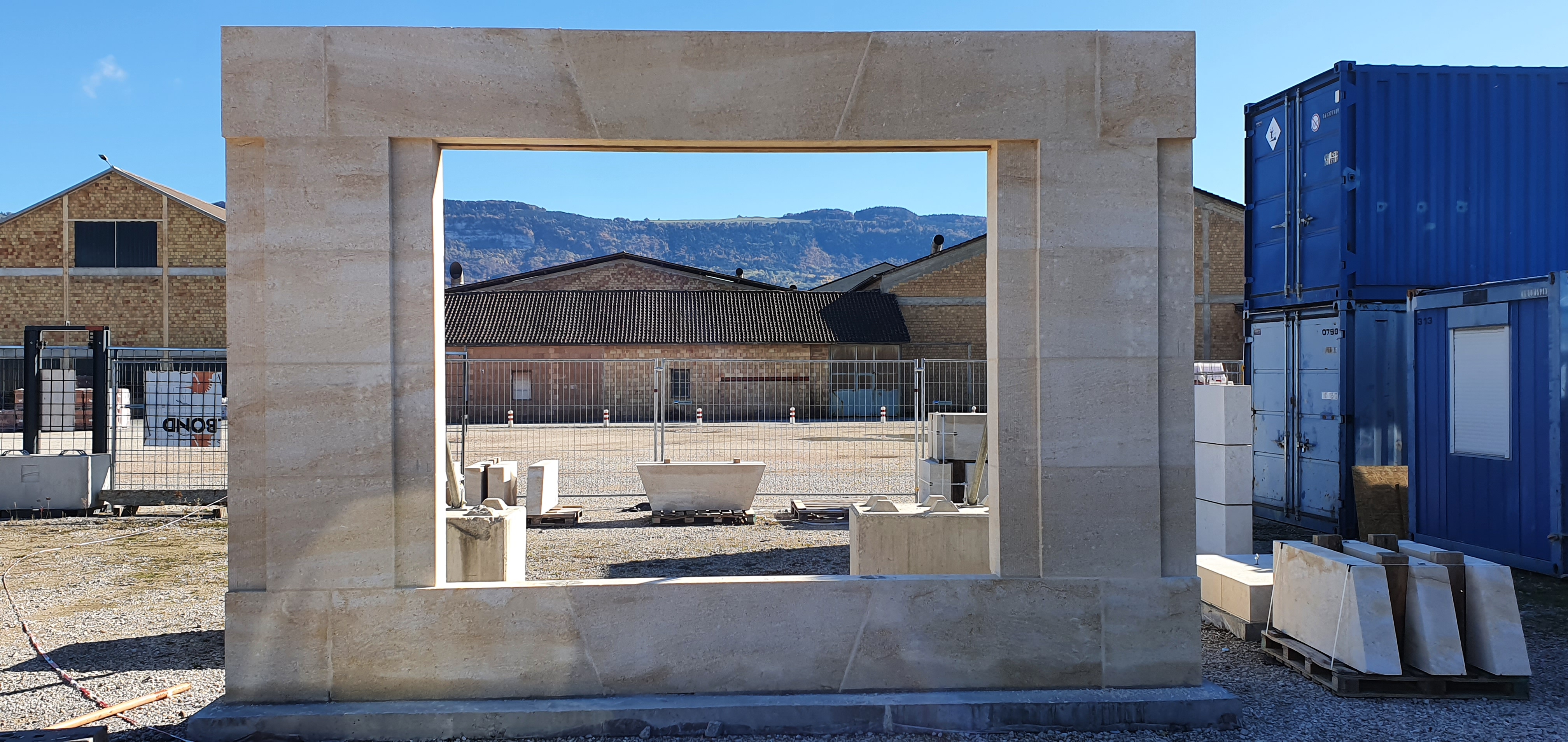

La stabilisation horizontale de l’ouvrage est assurée par les murs de la cage d’escalier ainsi que par le mur mitoyen. Ces éléments sont en pierres de tailles précontraintes et mesurent entre 20 et 25 cm selon les murs.

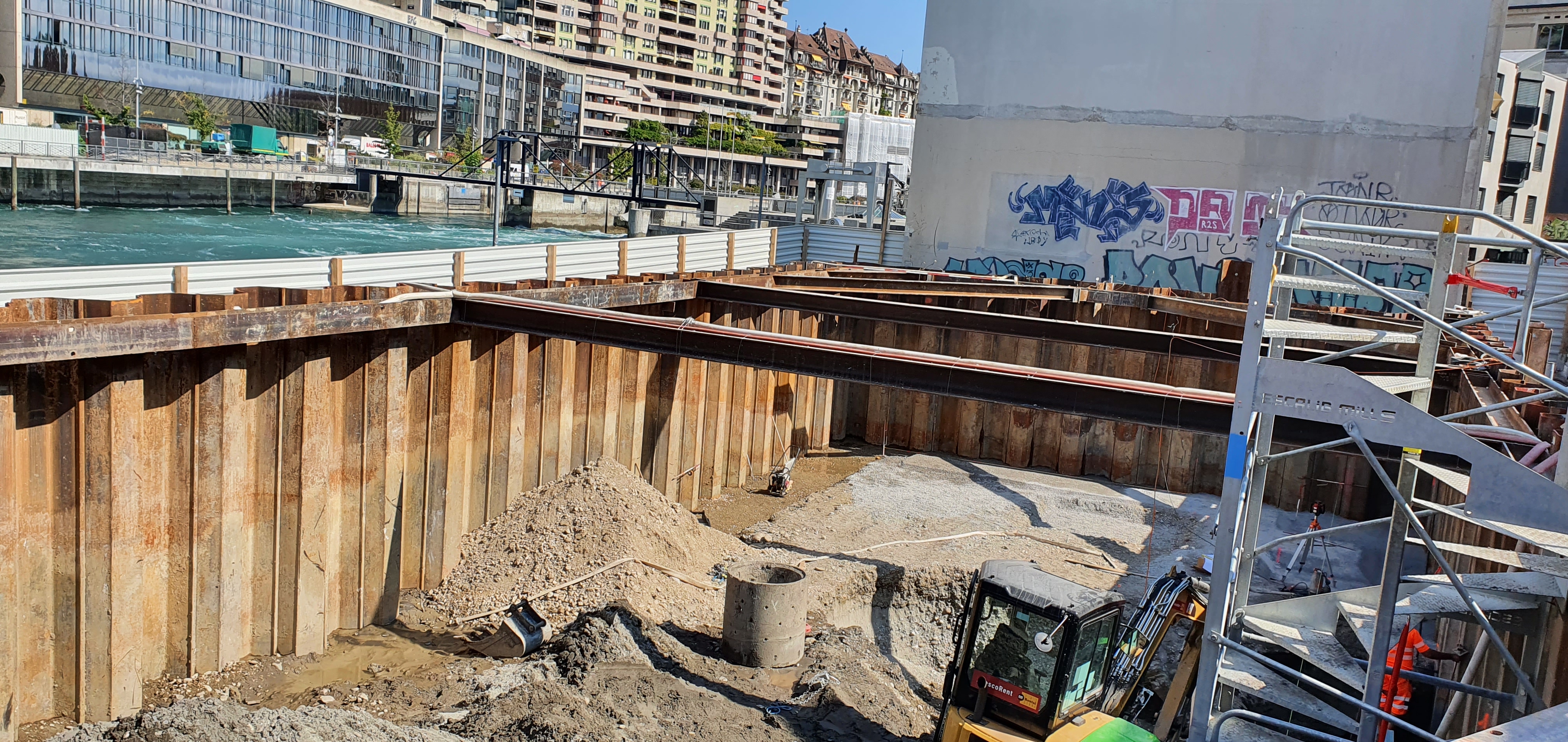

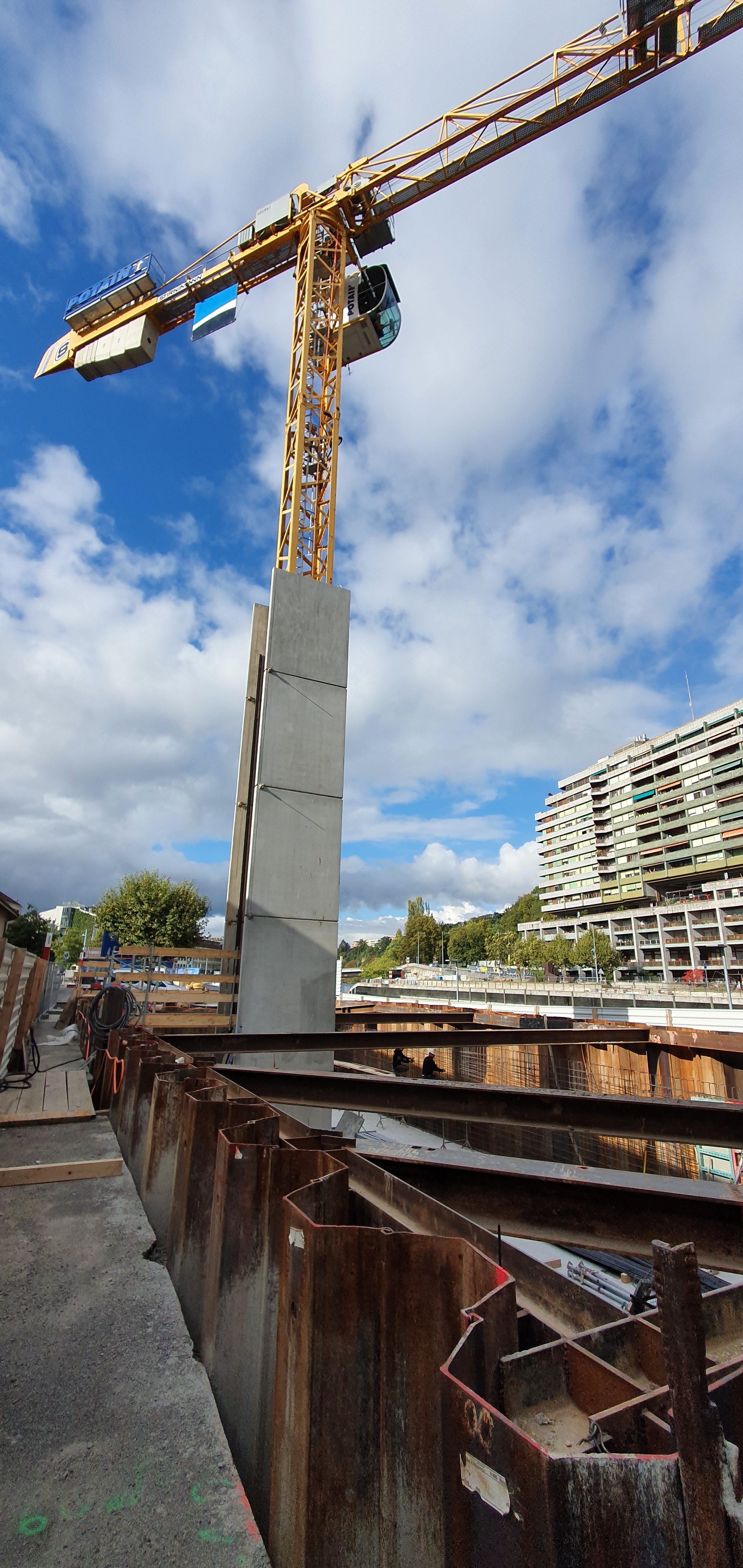

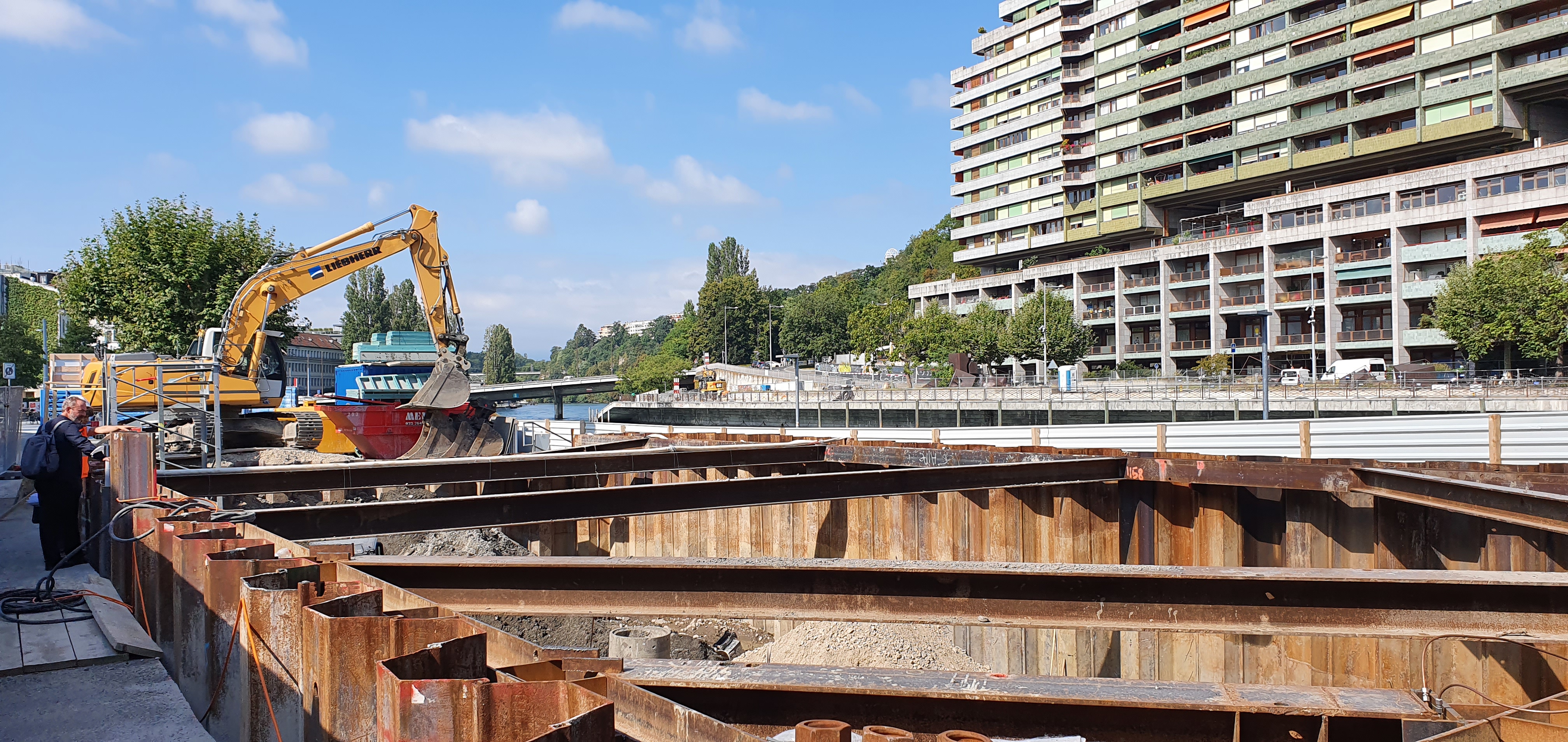

Quelques contraintes découlant de la nature du projet (bâtiment se développant sur la totalité de la parcelle) et de sa situation (centre-ville) sont également à mettre en avant : - Emprise chantier limitée : phasage d’exécution particulier - Blindage de fouille : gestion des eaux souterraines ainsi que des tassements en périphérie de la fouille durant la phase chantier
